40CHMOS-FETリレーマトリクス基板
MOSFETリレーを使用したマトリクスボードです。
MOSFETリレーを使用することにより高速動作が可能。
◆40CHMOS-FETリレーマトリクス基板
■ブロック図
■ボード仕様
| インターフェイス | ① USB 1.1 or 2.0(FTDI：FT232B)
② RS485 2枚以上の基板を使用する場合、RS485によりスレーブボードとして、制御可能 |
| CPU | RENESAS：HD64F3687FP (2024年生産終了予定） |
| MOS FET | オムロン：G3VM-61E1
最大出力ON抵抗：1Ω 最大動作時間：2.0ms 開路時漏れ電流：1uA 最大電流：500mA |
| スイッチング方式 | マトリックス方式 ：Row4 Column10 |
| 信号 | 2線式：2線信号を2MOS FETで切り替え（POS/NEG） |
| 電源 | +5V 1.0A外部電源 |
| 基板寸法 | 115×195mm |
| 価格 | ¥75,000(消費税別・送料込）お支払い方法・特定商取引法に関する記述 |
＊基板詳細については、お問い合わせフォームよりお問い合わせください。

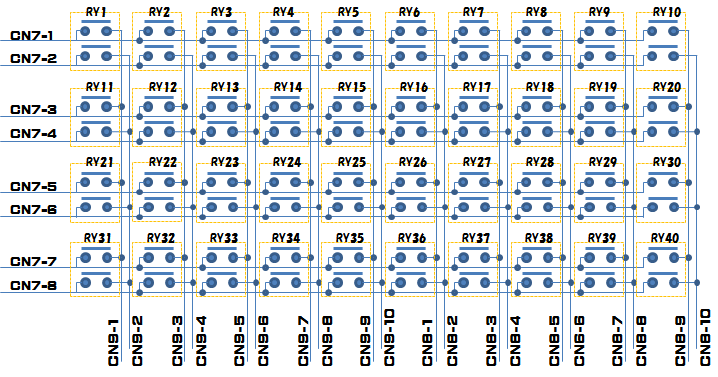

■リレー切り替えイメージ
