40Chリレーマトリクス/マルチプレクサ基板
■マトリクス基板
リレーを40個実装、PCからUSBを経由してコントロールを行います。接点の接続方式は、「マトリクス方式」です。
「マトリクス方式」では、8ch 2線信号を出力側5chへ接続します。
■マルチプレクサ基板
リレーを40個実装、PCからUSBを経由してコントロールを行います。接点の接続方式は、「マルチプレクサ方式」です。
40ch 2線信号を単一ポイントへ接続します。
◆40Chリレーマトリクス/マルチプレクサ基板

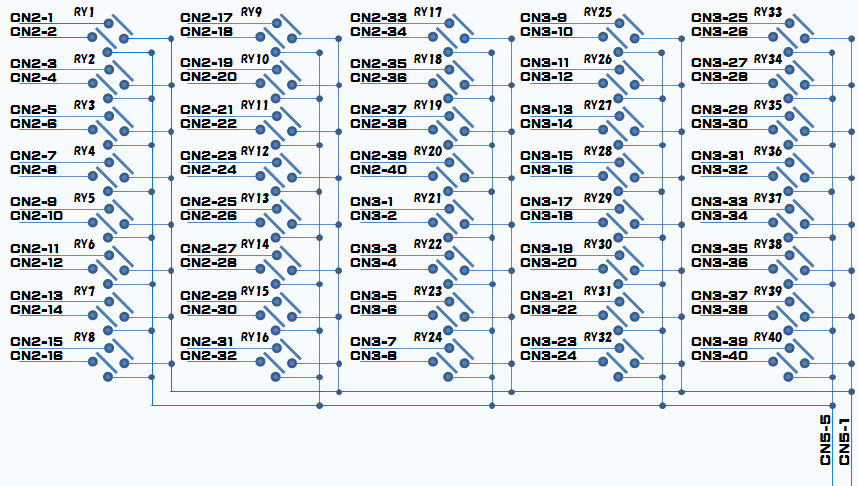

■ブロック図
■ボード仕様
| インターフェイス | USB 1.1 or 2.0(FTDI：FT232B) |
| CPU | RENESAS：RL78 |
| リレー | オムロン：G6J-Yシリーズ
接触抵抗：100ｍΩ以下 接点電圧：DC30V 定格負荷：AC125V 0.3A、DC30V 1A、DC110V 0.3A 最大電圧：AC125V、DC110V 最大電流：1.0A |
| スイッチング方式 | マトリックス方式：Row8 Column5
マルチプレクサ方式：最大40ch |
| 信号 | 2線式：2線信号を1リレーで切り替え（POS/NEG） |
| 電源 | USBバスパワー/外部+5V電源使用を選択可能 |
| 基板寸法 | 170mm×189mm |
| 価格 | ¥75,000(消費税別・送料込）お支払い方法・特定商取引法に関する記述 |
＊基板詳細については、お問い合わせフォームよりお問い合わせください。

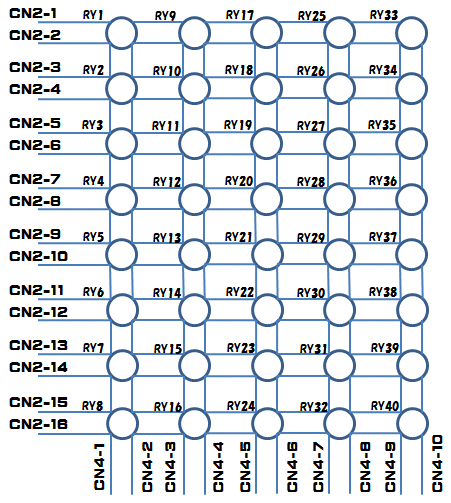

■マトリックス リレー切り替えイメージ
